Statik - Easy.Stat

Um das Verhalten von leichten Flächentragwerken unter aufgebrachten Lasten prüfen zu können, ist es nötig, statische Strukturanalysen mit den Tragwerken durchzuführen.

Aufgrund der großen Auslenkung, die diesen Strukturen von Natur aus anhaftet, ist es erforderlich, eine gemometrisch nichtlineare Analysesoftware zu verwenden.

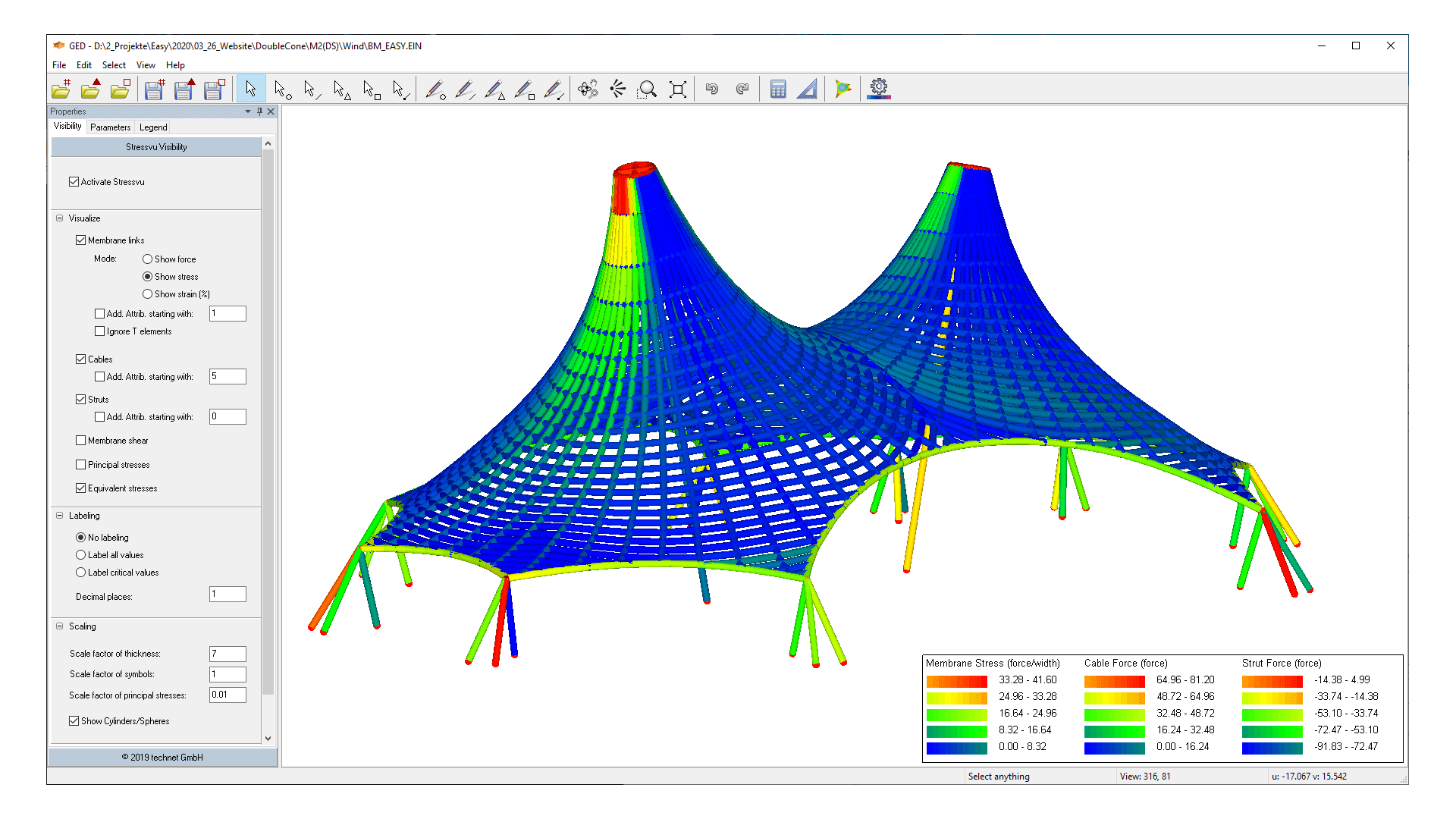

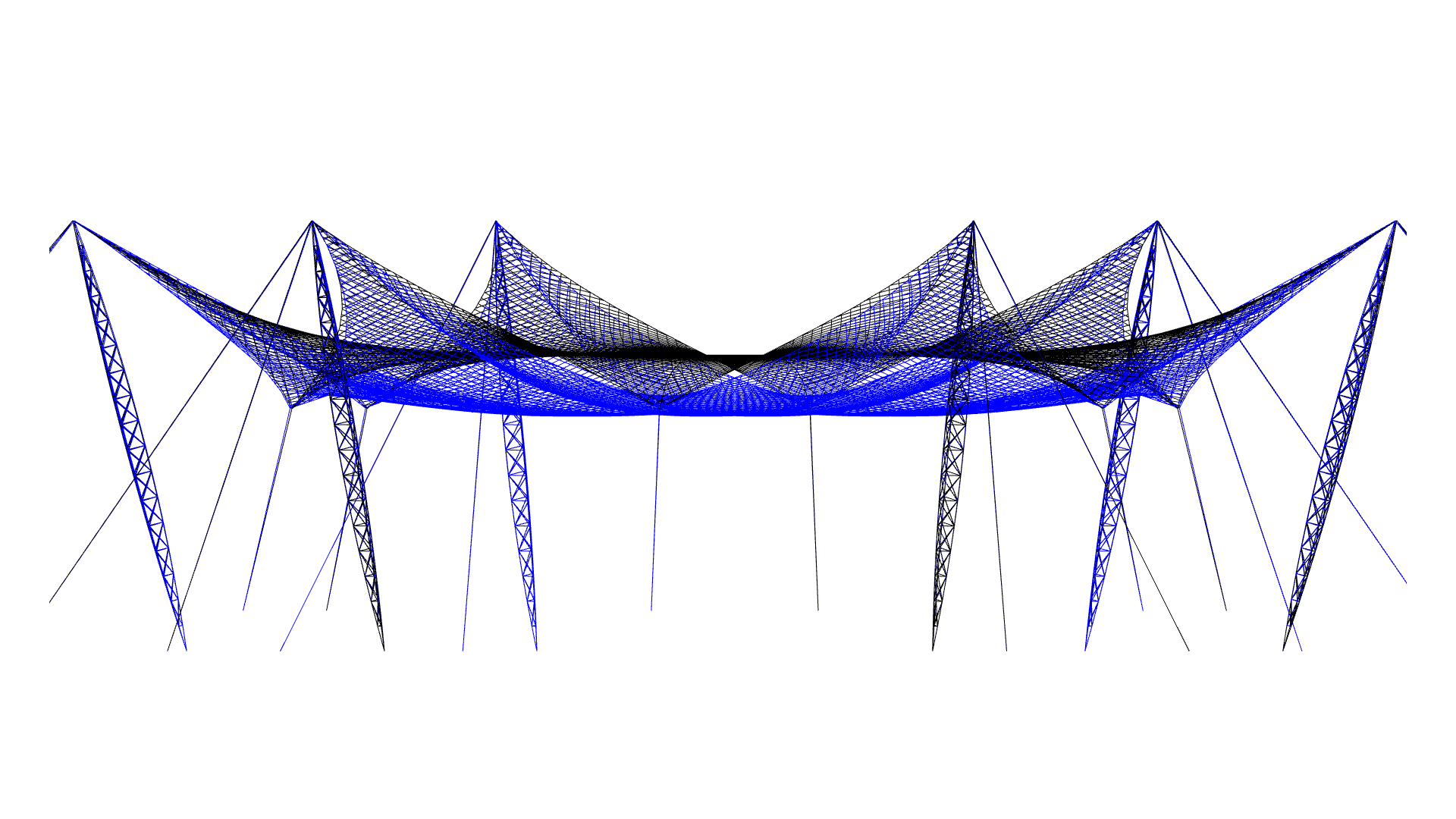

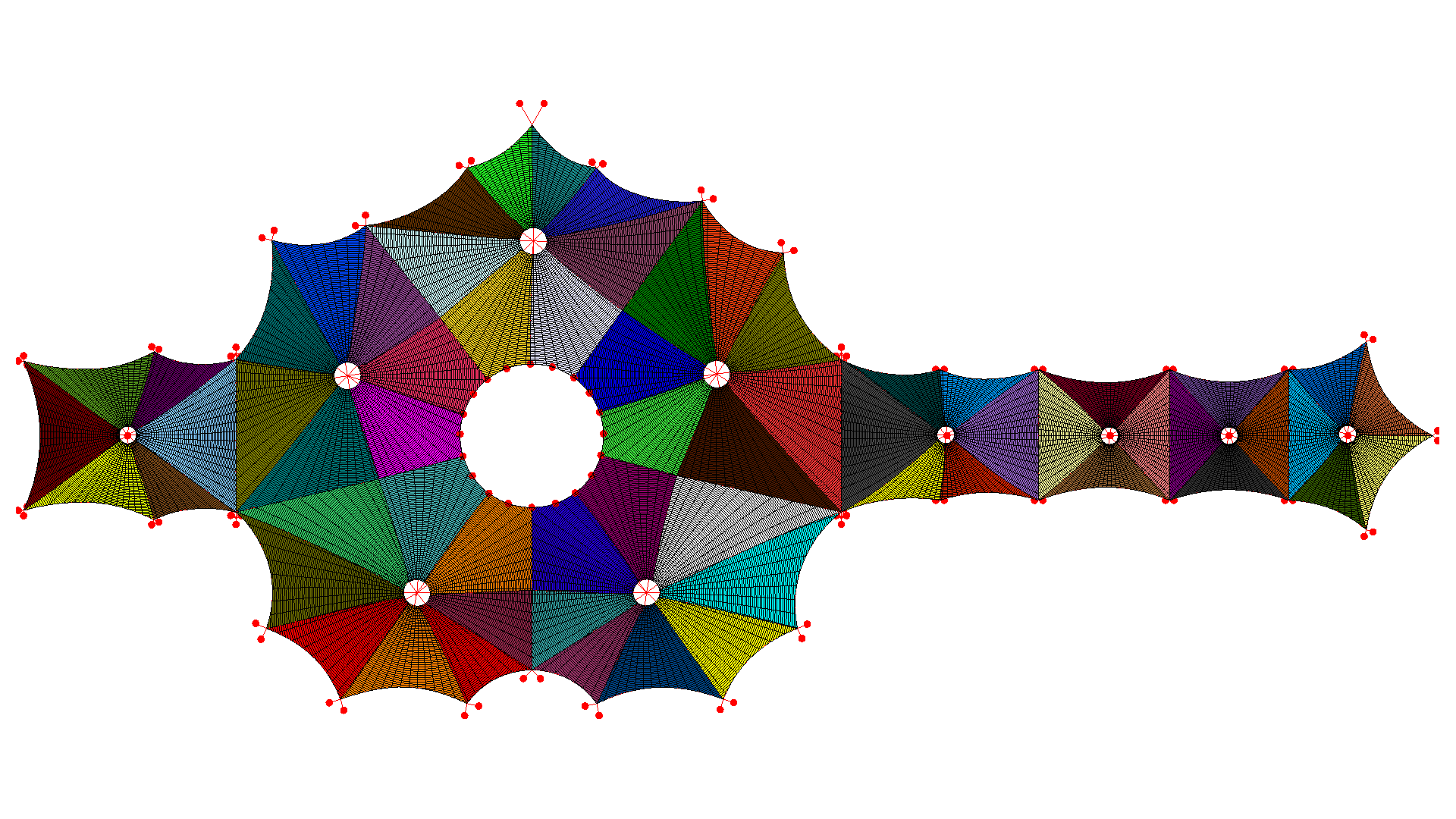

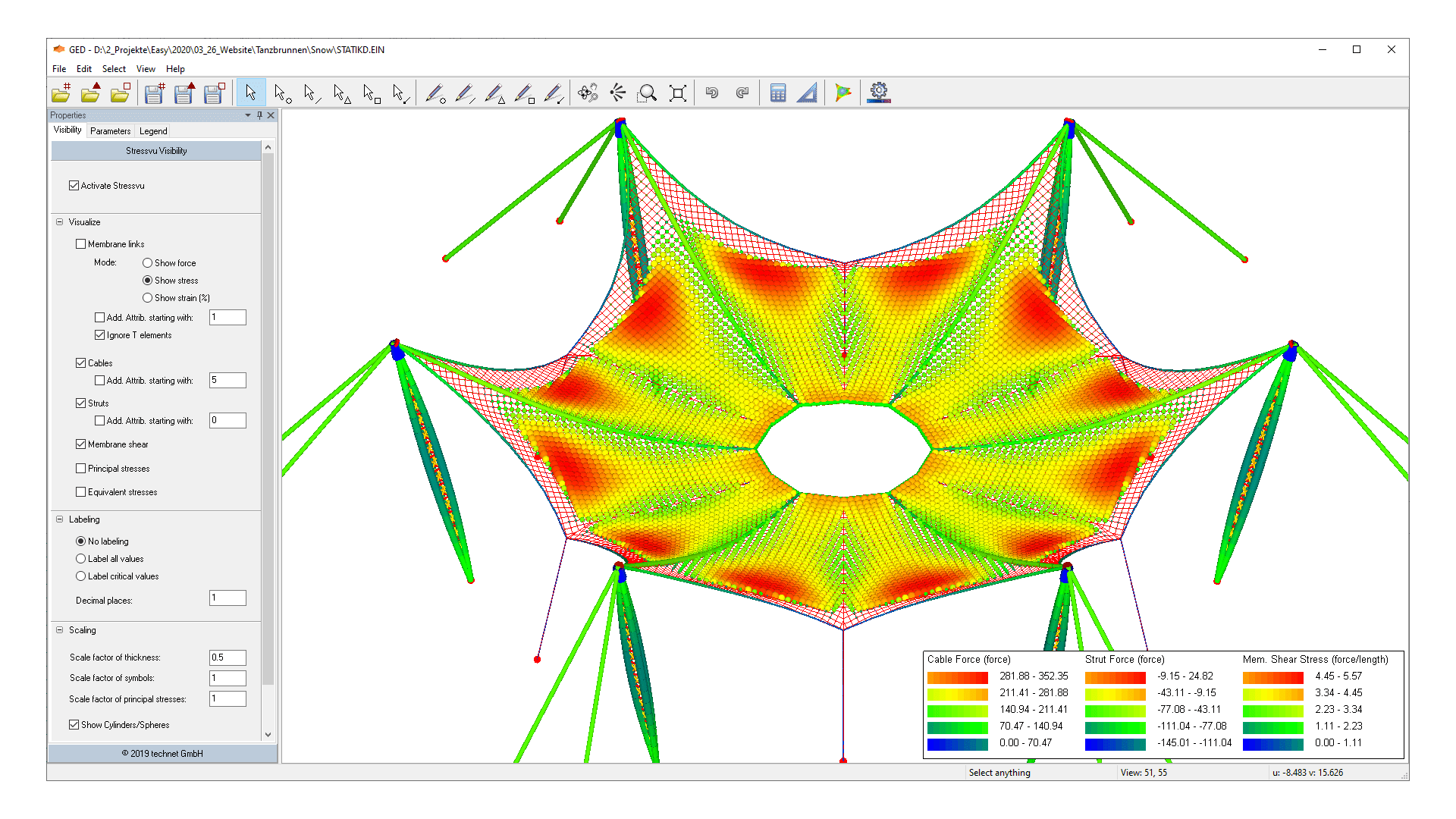

Zusätzlich muss aus der großen Menge der Daten, die für die Modellierung von leichten Flächentragwerken im Rechner nötig sind, eine leicht kontrollierbare grafische Anzeige der Deformations-, Kraft- und Spannungsergebnisse möglich sein, damit auf die entscheidenden Ergebnisse hingewiesen werden kann. Das rechte Bild zeigt eine Membranstruktur mit 63 Teilflächen und einer Ausdehnung von 360m x 150m.

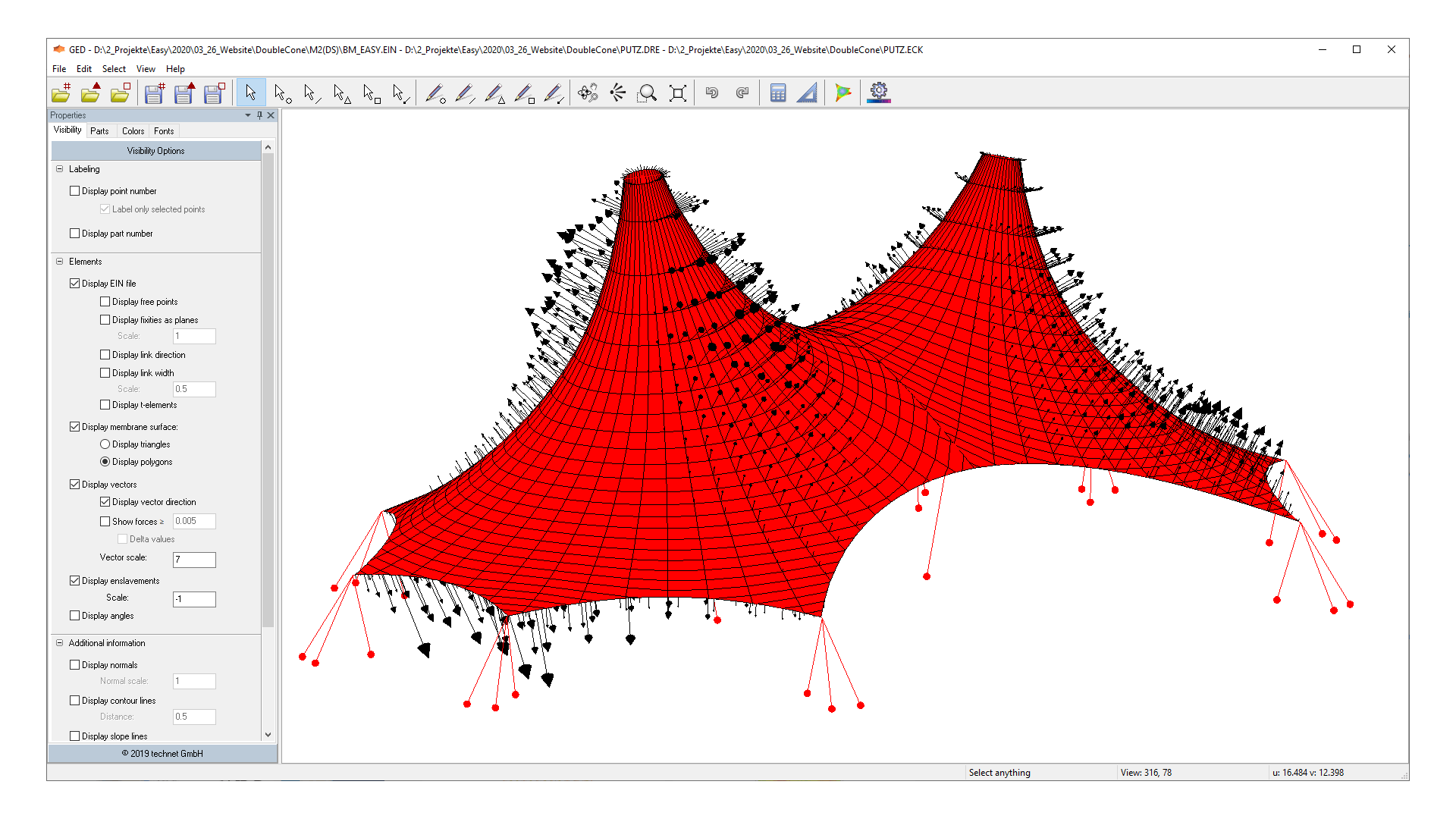

Easy bietet die Möglichkeit die äußeren Lasten als Flächenlasten, Linienlasten, Punktlasten und Temperaturlasten zu erzeugen. Lastzonen können beliebig definiert werden und einzelne Lastfälle können zu Lastkombinationen zusammengefasst und gerechnet werden.

Windlasten können automatisiert über den digitalen Windkanal Easy.Dwt erzeugt werden.

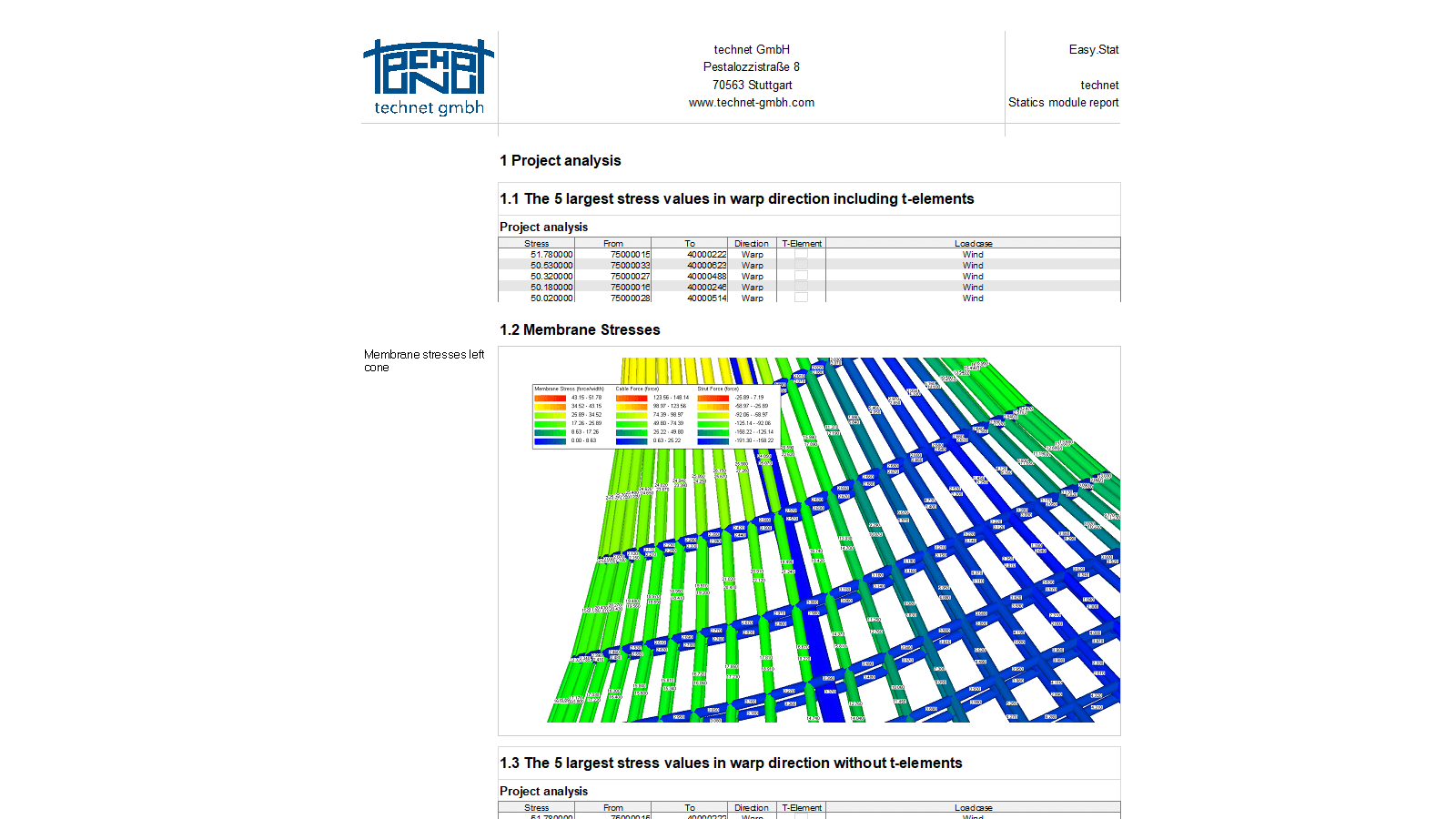

Die Aufbereitung der Berechnungsergebnisse wird durch einen Reportgenerator ermöglicht.

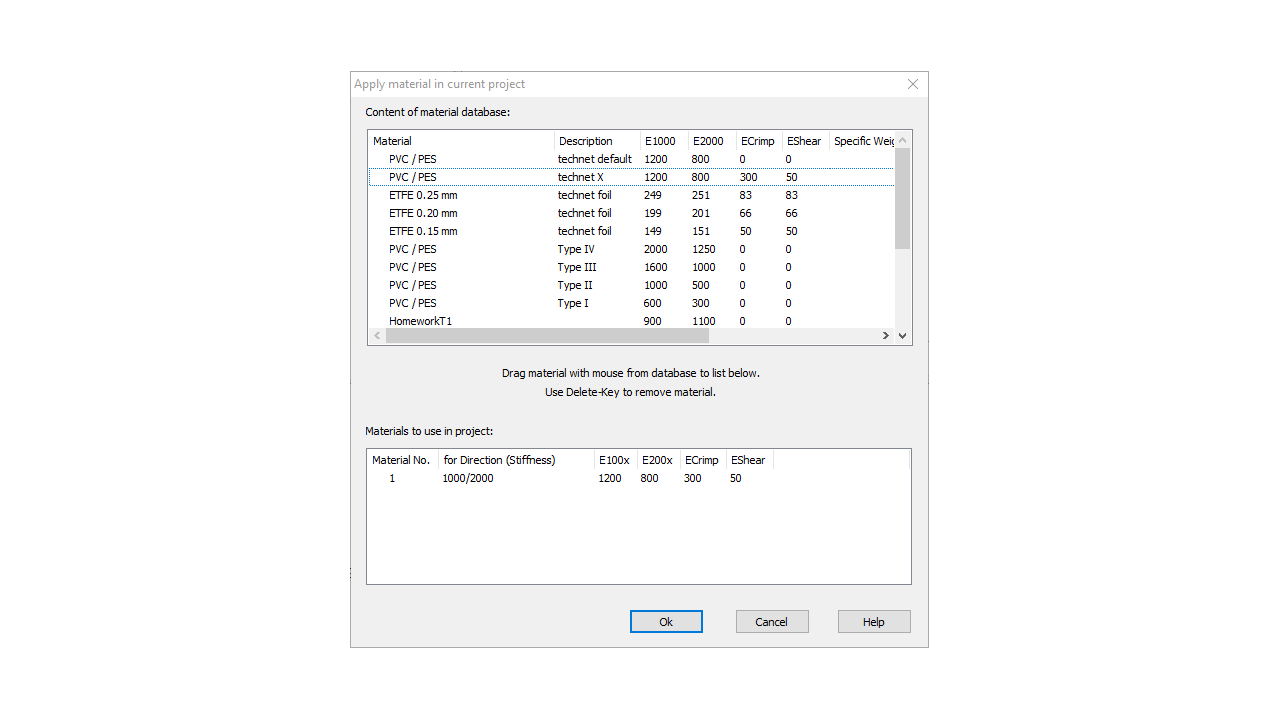

Easy unterstützt exakte Materialgesetze mit finiten Membrandreieckselementen mit Kett-/Schusssteifigkeiten unter Beachtung von Querdehnung und Schubsteifigkeit (z.B. für Folien). Ausserdem kann eine vereinfachte Materialbeschreibung bei orthotropen Geweben mit nichtlinearem Materialverhalten durch Kett-/Schusssteifigkeit angesetzt werden.

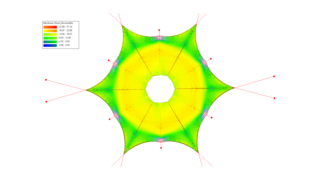

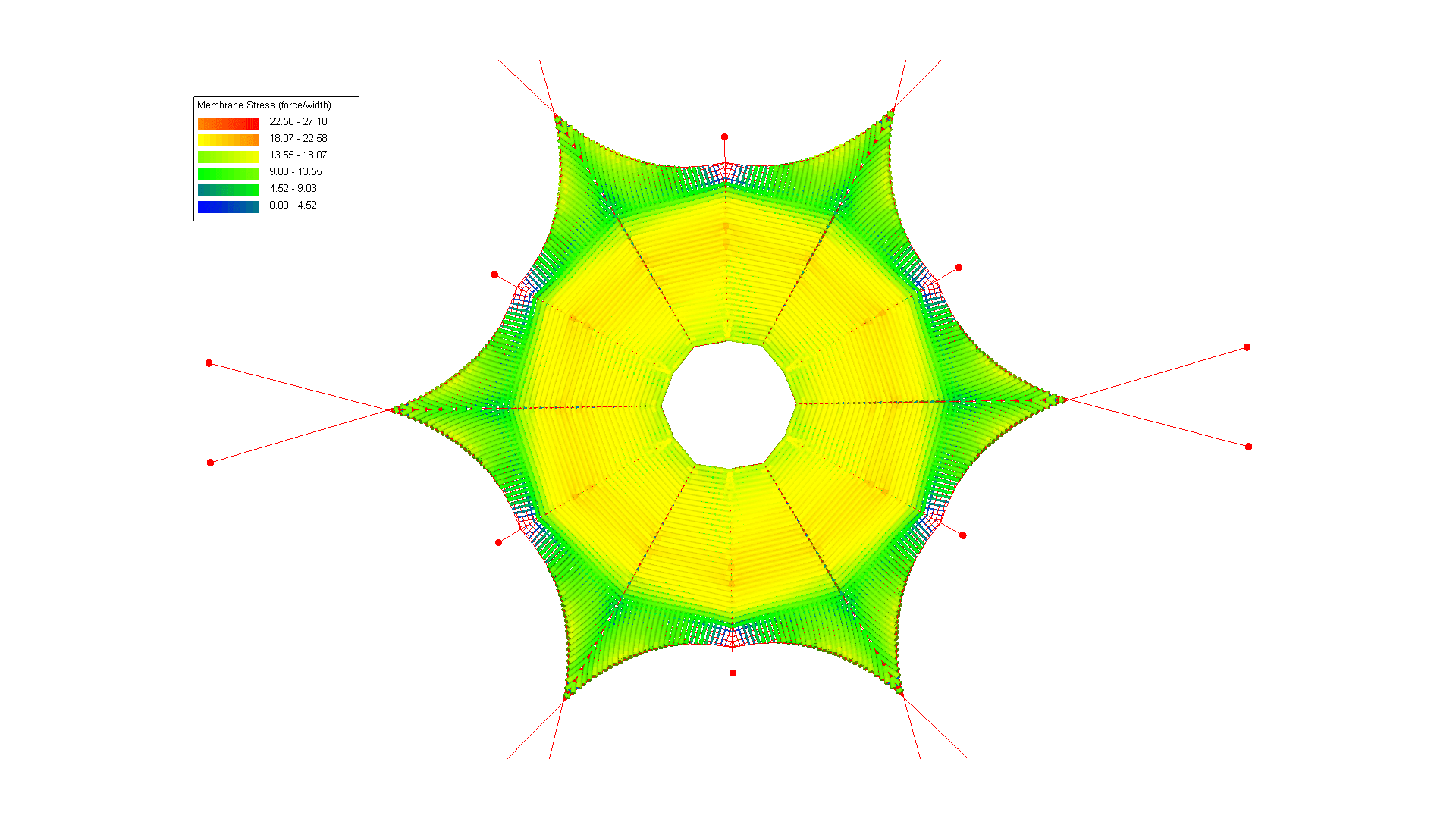

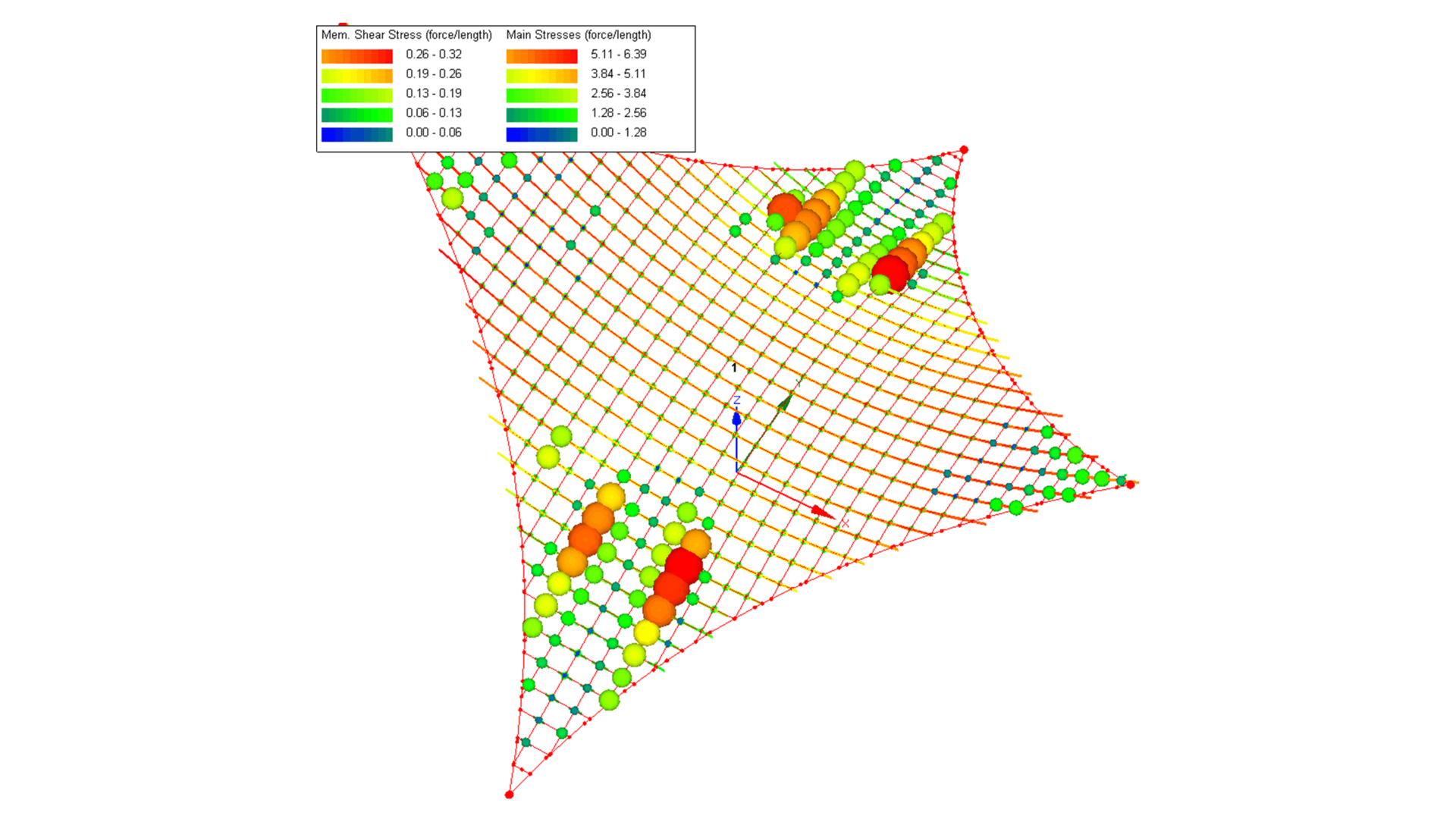

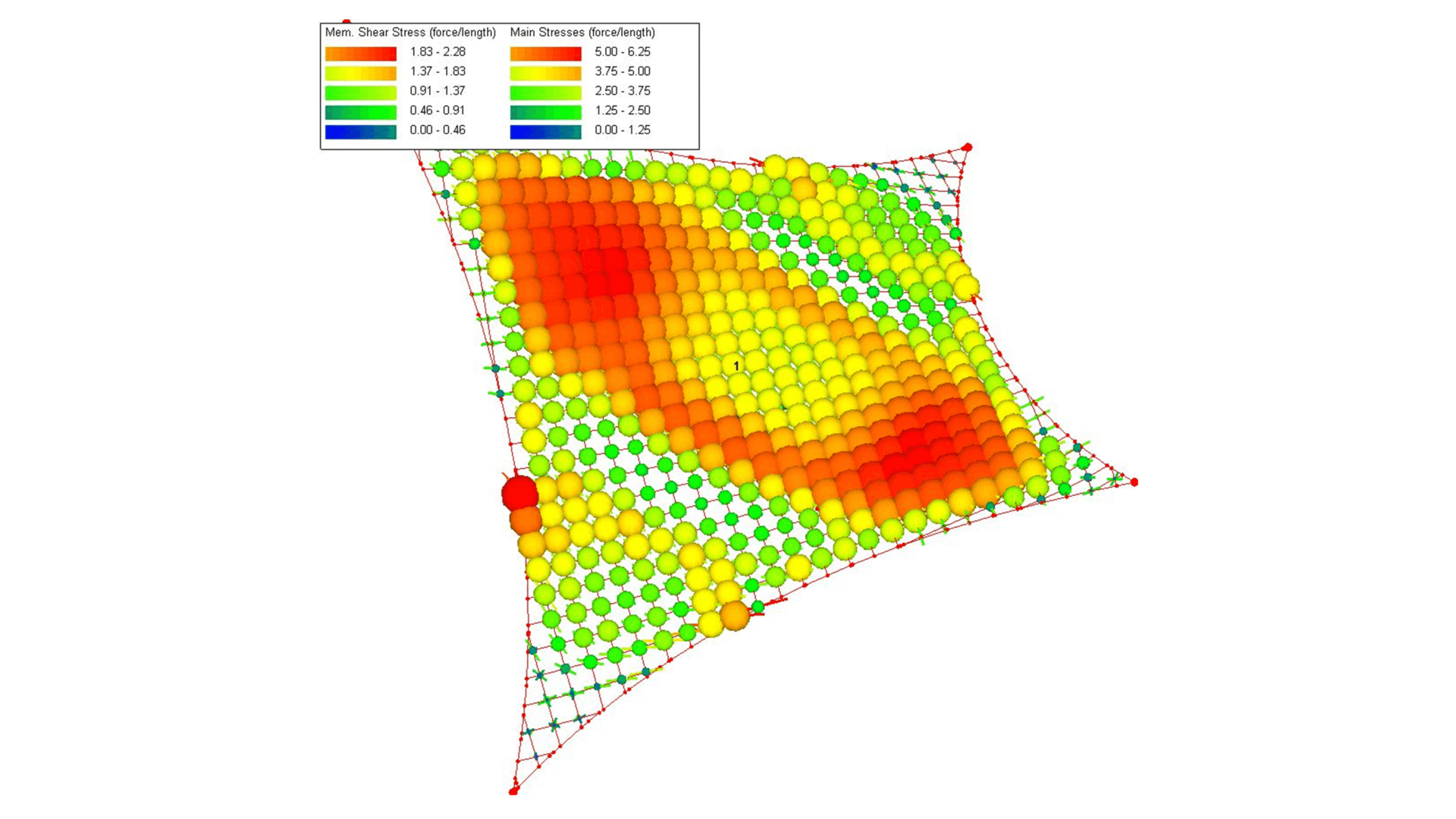

Ein Vergleich der Schubspannungen und Hauptspannungen in der Membran bei gleicher Schneelast: Links mit Kette in Richtung der größten Flächenkrümmung, rechts um 45° gedreht.
